汽车车内氛围灯介绍
随着汽车从单纯的交通工具向移动智能终端转变,车内座舱体验成为车企核心竞争力的重要组成部分,而动态流水氛围灯作为提升车内科技感与个性化体验的关键配置,正从豪华车型向中低端车型快速渗透。
据统计,全球汽车氛围灯市场规模已超过100亿美元,且保持10%以上的年复合增长率,其中动态流水氛围灯因具备更强的视觉冲击力和交互属性,成为市场增长的核心驱动力。
在动态流水氛围灯的技术实现路径中,集成驱动和通信功能的“Smart LED方案”与“专用驱动芯片+普通LED灯珠”方案长期并存,两者在成本控制、性能表现、适配灵活性等方面各有差异。
本文将从行业发展趋势出发,深入剖析两种技术路线的优劣,结合代表性方案案例,论证最新产业发展状况下的高性价比需求下的最优解。
一、汽车车内动态流水氛围灯的发展趋势分析
汽车车内动态流水氛围灯的发展历程,是汽车内饰从功能化向情感化、智能化升级的缩影。从发展阶段来看,已从早期的单色静态照明,逐步演进为多色动态交互,当前正朝着“场景化联动、个性化定制、集成化设计”三大方向加速迭代。
场景化联动成为核心发展方向。传统氛围灯仅承担装饰功能,而新一代动态流水氛围灯已深度融入智能座舱系统,实现与驾驶状态、多媒体系统、车机交互的全场景联动。例如,在导航转向场景中,氛围灯可通过流水光效提示转向方向;在音乐播放场景下,灯光能跟随节奏实现色彩与流速的同步变化;在车辆故障预警时,通过红色流水闪烁传递警示信息;与驾驶模式、空调温度、语音指令联动,通过光导实现全方位的场景化光效输出。这种场景化联动需求,对氛围灯的响应速度、控制精度和多通道协同能力提出了更高要求。
个性化定制需求持续升级。消费者对汽车内饰的差异化需求日益凸显,超过70%的消费者愿意为氛围灯的个性化定制功能付费。当前,个性化定制已从基础的颜色选择,延伸至光效模式自定义、灯光轨迹编程等深度定制层面。例如,用户自定义流水轨迹和渐变速度;流水渐变氛围灯可通过车机系统编辑专属光效语言,实现“千人千面”的视觉体验。这一趋势要求氛围灯方案具备更强的柔性适配能力。
集成化与轻量化设计成为行业共识。随着车内氛围灯安装位置不断拓展,从传统的中控台、门板,延伸至座椅边缘、杯架、车顶星空顶等区域,对灯光系统的集成化程度提出了更高要求。
越发复杂的氛围灯系统的进一步普及,给整车带来了明显的成本上升,如何确保持续提升交互体验的同时,又能够控制甚至显著降低动态氛围灯系统成本,提升性价比成为一个重要课题,也给氛围灯的电子系统和芯片带来了新的发展机遇。
二、动态流水灯芯片的技术路线分析
动态流水氛围灯的核心技术在于灯光的精准控制,而芯片方案直接决定了控制效果、成本结构和适配灵活性。目前主流的技术路线分为两类:一类是集成驱动和通信功能的Smart LED方案,另一类是“专用驱动芯片+普通LED灯珠”方案。两种方案在技术架构、性能表现和成本构成上存在显著差异,适用于不同的应用场景。
01Smart LED方案:集成化的极简架构

图2 Smart LED动态流水氛围灯架构
Smart LED方案的核心优势在于“单灯珠集成化”,其将LED发光芯片、驱动电路、通信模块集成于单个灯珠封装内,形成具备独立控制能力的智能灯珠。该方案的系统架构极为简洁,仅需主控MCU通过串行总线与各Smart LED灯珠级联,即可实现多灯珠的流水、渐变等动态效果。
从优势来看,Smart LED方案的核心价值在于简化设计与快速部署。首先,电路设计难度低,无需复杂的驱动电路布局,仅需一条总线即可串联所有灯珠,大幅降低了PCB板设计成本和空间占用,尤其适用于灯珠分布分散、安装空间狭小的场景,如座椅缝线氛围灯、杯架点状灯等。其次,开发周期短,由于灯珠自带驱动和通信功能,主控MCU仅需输出简单的串行指令,无需进行复杂的电流调节和时序控制开发,可快速完成方案开发。
但Smart LED方案的局限性也十分突出。
其一,成本压力显著。由于单个灯珠集成了多种功能,其单价远高于普通LED灯珠,市场价格普遍在1.5-2.5元之间。对于需要大量灯珠的场景,如贯穿式门板氛围灯(单门板通常需要20-30颗灯珠),总成本会快速攀升。
其二,性能天花板明显。受限于灯珠封装体积,集成的驱动电路功率有限,无法实现高亮度输出,且散热性能较差,长时间高负荷工作易出现光衰现象。同时,级联通信方式存在信号衰减问题,当灯珠数量超过30颗时,容易出现控制延迟、光效不同步等问题,难以满足高端车型对动态效果的精准要求。
其三,灵活性不足。Smart LED的驱动参数和通信协议固化于灯珠内部,无法根据车企需求进行定制化调整。
02专用驱动芯片方案:高性能的灵活架构
专用驱动芯片方案采用“专用LED驱动芯片+普通LED灯珠”的架构,其中专用驱动芯片承担LIN或者CAN通信、电流调节、通道控制、故障诊断等核心功能,普通LED灯珠仅负责发光。该方案的核心逻辑是通过高集成度的驱动芯片,实现多通道LED灯珠的集中控制。
与Smart LED方案相比,专用驱动芯片方案的优势体现在性能、成本和灵活性三个维度。
首先,性能表现更优异。专用驱动芯片具备多通道独立恒流控制能力,电流调节精度可达14位以上,能实现精准的亮度和色彩控制,尤其适用于RGB三色氛围灯的色彩混合,可呈现256色以上的细腻渐变效果。同时,驱动芯片支持更高的刷新频率,通常可达1kHz以上,确保多灯珠动态效果的同步性,避免出现流水卡顿现象。
其次,成本优势显著,尤其是在灯珠数量较多的场景下。专用驱动芯片可实现多通道扩展,单颗芯片通常可驱动8-48路LED灯珠,大幅降低了单灯珠的驱动成本。
最后,灵活性极强。驱动芯片的电流参数、通信协议、保护机制均可通过软件配置,支持车企定制化的光效模式开发,同时具备完善的故障诊断功能,如开路检测、过温保护等。

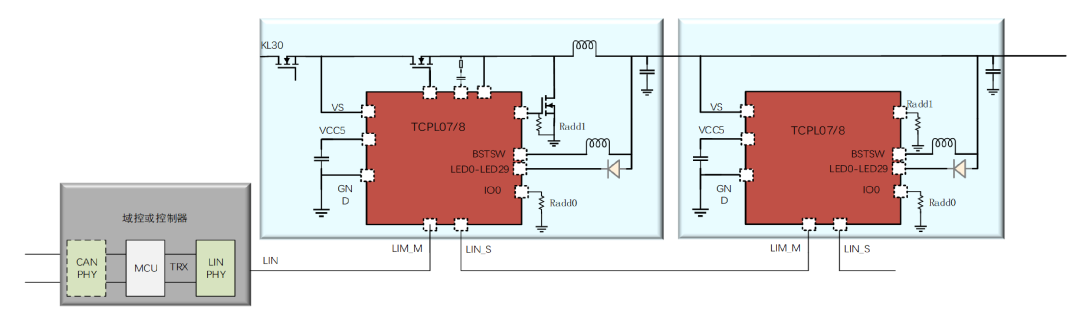

图3 LIN 接口多芯片互联方式

图4 TCAN(UART CAN) 方式多芯片互联
专用驱动芯片方案的主要挑战在于系统设计复杂度较高。一方面,需要进行驱动电路的精准设计,确保各通道电流的稳定性和一致性,尤其是在RGB三色灯珠的匹配上,需通过校准实现色彩均匀性;另一方面,主控MCU与驱动芯片的通信协议调试、光效模式编程需要专业的技术团队,开发周期相对较长。
